一、基本概述

基本功能： ST2258H型金属质量电阻率测试仪，是运用平行四刀法（四端子法）原理专业测量金属箔类样品的（质量）电阻率/方阻的多用途综合测量装置。

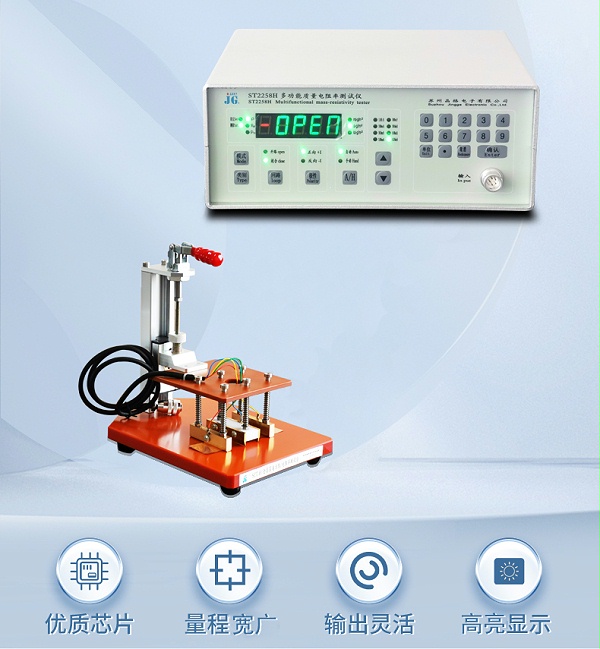

基本组成：测试仪器由ST2258H质量电阻率测试仪（主机）+SZT-H1测试台（平行四刀电极）+ST2258H质量电阻率测试PC软件等单元组成。

依据标准：《GBT 5230-1995 电解铜箔 附录C 电性能检验方法-质量电阻率测法》，参照《GBT 3048.2-94电线电缆电性能试验方法-金属导体材料电阻率试验》

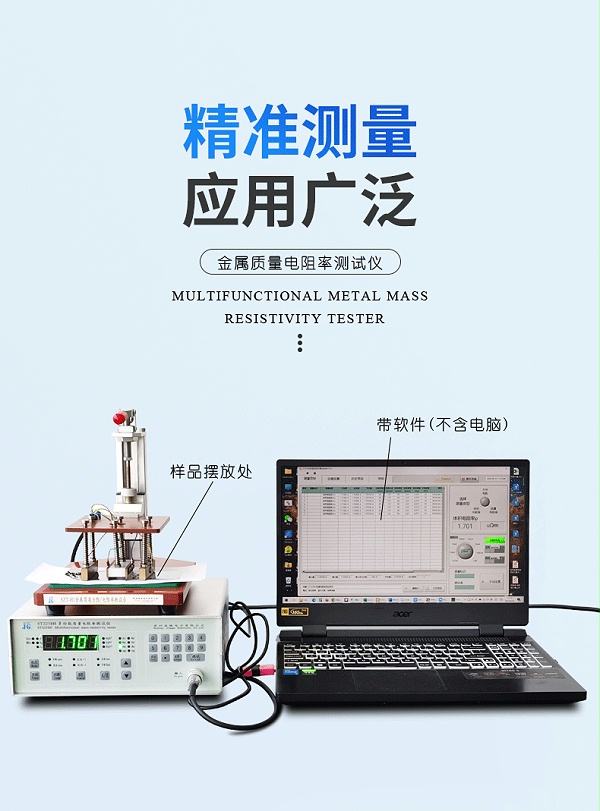

优势特征：本测试系统有配套PC软件，参数设置、数据测试等操作简便明了，数据测试、采集、编辑、保存、打印、历史查询等功能齐全。

本系统既可以联机PC软件操作，也可单独仪器脱机操作，功能简便齐全。

应用范围：本仪器适用于金属箔材、薄膜材料厂、电容器厂、科研单位、高等院校等对金属箔材的质量电阻率/电阻率/方阻性能的测试。同样适用于采用平行四刀法进行薄膜、薄层类导体、半导体材料的电阻率、方阻测试。

二、技术参数

2.1 系统测量范围、分辨率

（1）质量电阻率/电阻率测试范围（以配SZT-H1测试台为例）

（厚度d<2mm,宽w<50mm）

基本电阻率测量值： 1.0×10^-6 ～ 1.2×10³ Ω*cm，

 分辨率：1.0×10^-7 ～ 1.0×10⁰  Ω*cm。

（2）方阻测试范围*（以配SZT-H1测试台为例）

测量膜宽：1mm≤B≤50mm

基本方阻测量值： 1.0×10^-6 ～ 1.2×10³ Ω/□，

分辨率：1.0×10^-7 ～ 1.0×10⁰  Ω/□。

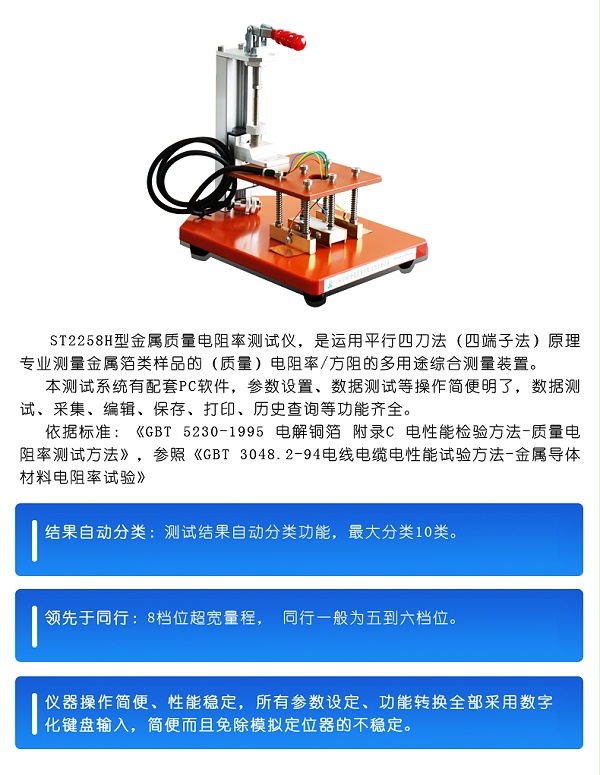

2.2 SZT-H1测试台参数：

⑴电压刀片间距：20mm±0.2% ，刀刃长60mm

⑵电流刀片间距： 70mm，刀刃长60mm

⑶测试台架外型尺寸：360×200×240（长×宽×高）

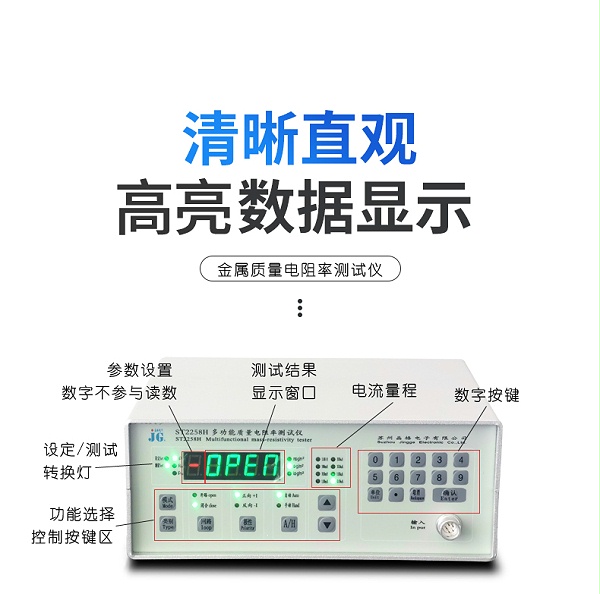

2.3 ST2258H测试仪参数：

⑴电源电压：U=220V/110V±5%可选，f=50/60Hz。

⑵功    率： ≦30W

⑶外型尺寸：220×245×105（长×宽×高）
