二、概述
2.1 基本功能和依据标准：

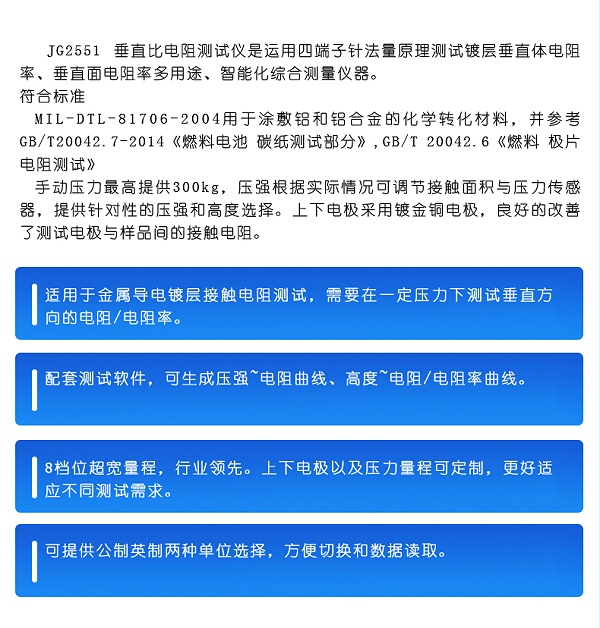

JG2551 垂直比电阻测试仪是运用四端子针法量原理测试镀层垂直体电阻率、垂直面电阻率多用途、智能化综
合测量仪器。该仪器设计符合 MIL-DTL-81706-2004 用于涂敷铝和铝合金的化学转化材料，并参考 GB/T20042.7-
2014《燃料电池 碳纸测试部分》,GB/T 20042.6《燃料 极片电阻测试》
加压部分(样品测试部分)：手动压力最高提供 300kg，压强根据实际情况可调节接触面积与压力传感器，提供
针对性的压强和高度选择。上下电极采用镀金铜电极，良好的改善了测试电极与样品间的接触电阻。

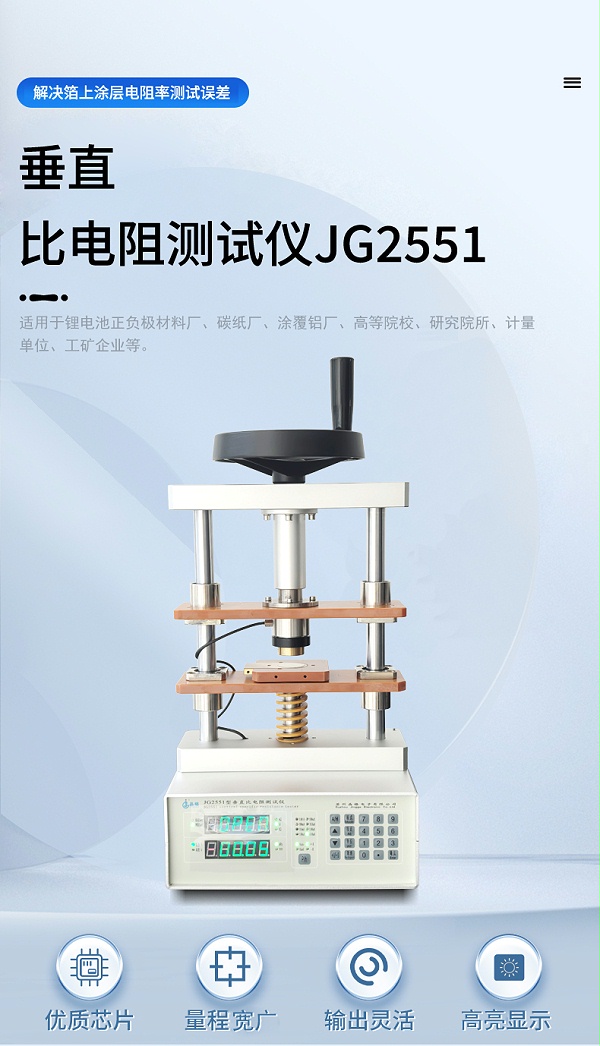

2.2 仪器成套组成：由 JG2551 垂直比电阻测试仪主机、加压测试台及连接线等部分组成。
2.3 优势特征：
1：适用于金属导电镀层接触电阻测试，需要在一定压力下测试垂直方向的电阻/电阻率。

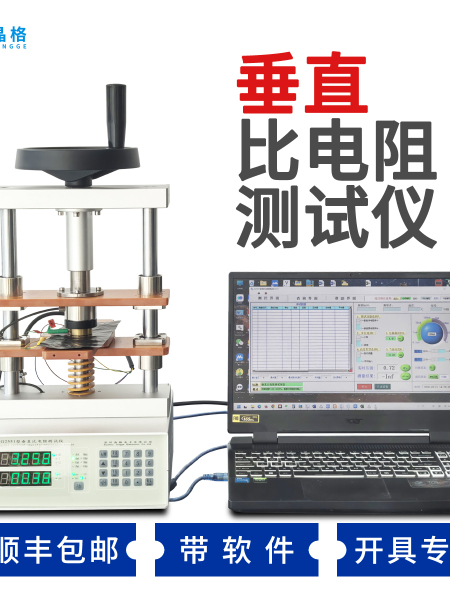

2：配套测试软件，可生成压强~电阻曲线、高度~电阻/电阻率曲线。
3：8 档位超宽量程，行业领先。
4：上下电极以及压力量程可定制，更好适应不同测试需求。
5：可提供公制英制两种单位选择，方便切换和数据读取。
6：仪器操作简便、性能稳定，所有参数设定、功能转换全部采用数字化键盘输入，简便而且免除模拟定位器
的不稳定。

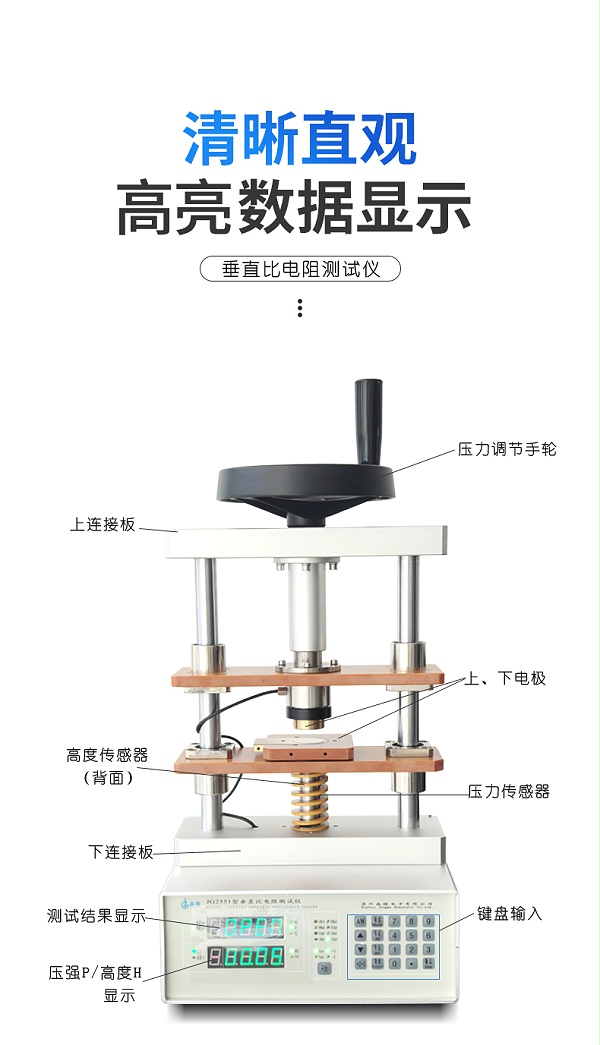

2.4 测试台特征及使用说明：

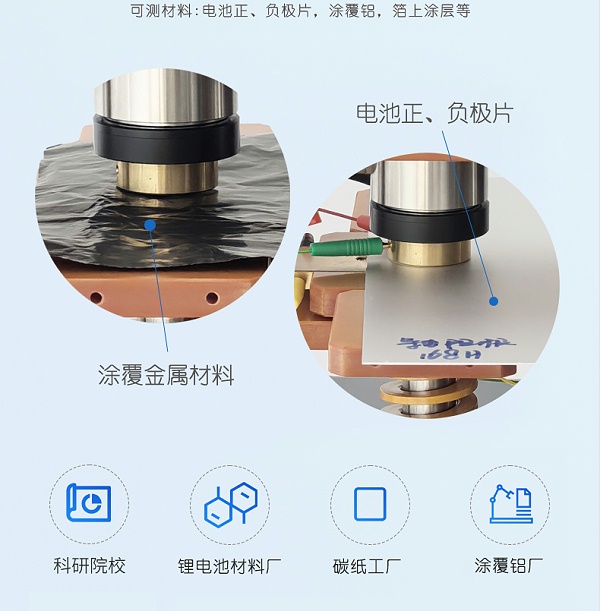

1：可测片料、块料或棒料等。
2：测试高度：0-25cm，可根据实际样品调节。
3：开尔文四线法，如图（1），上下两个探头放置于样品两端，在测量模式，选择需要测试。
4：上电极：1 英寸 2（镀金），下电极：大于 1 英寸 2（镀金）。可根据实际样品尺寸定制。
5：压力：手动提供最大 300kg 压力。
2.5 适用范围：仪器适用于需要在一定压力下，垂直方向上电阻/电阻率的样品测试。
三、基本技术参数
1．测量范围、分辨率
电 阻：1.0×10-6 ～ 20.00×103 Ω, 分辨率 0.1×10-6 ～ 0.01×103 Ω
电 阻 率：1.0×10-6 ～ 20.00×103 Ω-cm 分辨率 0.1×10-6 ～ 0.01×103 Ω-cm
方块电阻：5.0×10-6 ～ 100.0×103 Ω/□ 分辨率 0.5×10-6 ～ 0.1×103 Ω/□
2．量程划分及误差等级
满度显示
200.0 20.00 2.000 200.0 20.00 2.000 200.0 20.00
测试电流
0.1μA 1.0μA 10μA 100μA 1.0mA 10mA 100mA 1.0A
常规量程
kΩ-cm/□ kΩ-cm/□ Ω-cm/□ mΩ-cm/□
基本误差
±2%FSB±4LSB ±1.5%FSB±4LSB ±0.5%FSB±2LSB ±1.0%FSB±4LSB
3．电源
输入: AC 220V±10% ,50Hz 功 耗：<20W 。
4．外形尺寸、重量：
主 机： 220mm（长）×245 mm（宽）×500mm（高），净 重：≤10kg
