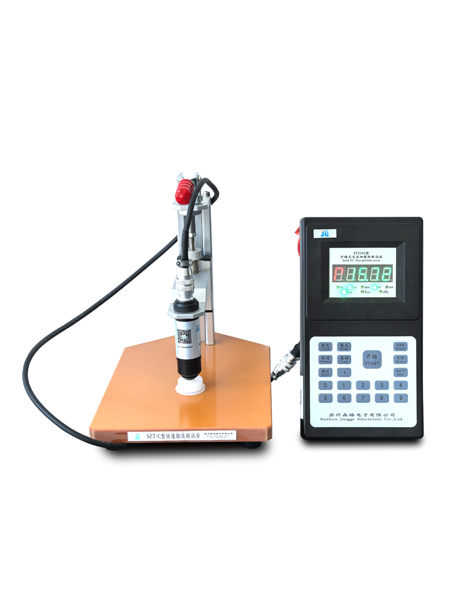

ST2242手持式交流四探针测试仪

ST2242手持式交流四探针测试仪是专为不适用直流四探针法测试的样品，主要是离子导电物质（如电解质溶液、导电凝胶）和导电粉体悬浊液（如碳粉、石墨烯粉体浆料）设计的电阻率测试仪器。

采用新型数字及微处理技术，精密4线法、简易2线法测量电阻率或电阻。具有独特的抗干扰能力和环境适应能力，重复测试一致性好，确保长年测量的高精度、高稳定性和高可靠性。其广泛应用于科研单位、高等院校对凝胶、溶液、离子导电材料以及不适用于直流测试样品的导电性能的测试。

技术参数

一般规格

功能	二、四线测量电阻、电阻率；
电源	DC 8.4V (充电锂电池，大容量电池为厂家定制)
量程	电阻：0.10Ω～100.0kΩ 电阻率：2πS*（0.10Ωm～100kΩm），（ S针距，单位m）
测量方式	四探针法测量电阻率、简易2线测量电阻
短路测试电流	AC ±20mA max
开路测试电压	AC ±20V max
测试电压波形	方波（1KHz）
工作温度	-10℃～40℃；
存放温度	-20℃～60℃；

基准条件下基本误差及性能指标

测量功能	测量范围	精度	分辨力
电阻(R)	0.200Ω～2.000Ω	±5%rdg±5dgt	0.001Ω
	02.00Ω～20.00Ω	±3%rdg±3dgt	0.01Ω
	020.0Ω～200.0Ω	±3%rdg±3dgt	0.1Ω
	0200Ω～2000Ω	±3%rdg±3dgt	1Ω
	02.00kΩ～20.00kΩ	±5%rdg±5dgt	10Ω
	20.0kΩ～100.0kΩ	±10%rdg±5dgt	10Ω
电阻率(ρ)	2πS*R,（ S=0.001 m/0.002m）测试范围及误差等级参照 R量程划分

工作原理

电阻率ρ测量

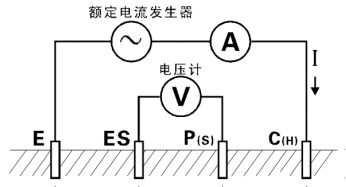

采用4探针法：如图3-1，在C(H)（接电流极I+）与E(接电流极I-)间流动交流电流I，求P(S)(电压极V+)与ES(辅助极V-)间的电位差V，电位差V除以交流电流I得到样品电阻值R，电极间隔距离为S(m),根据公式ρ0=2πS*R(Ωm)得出样品电阻率的值，C(H)-P(S)的间距与P(S)-ES的间距相等，都为S。
