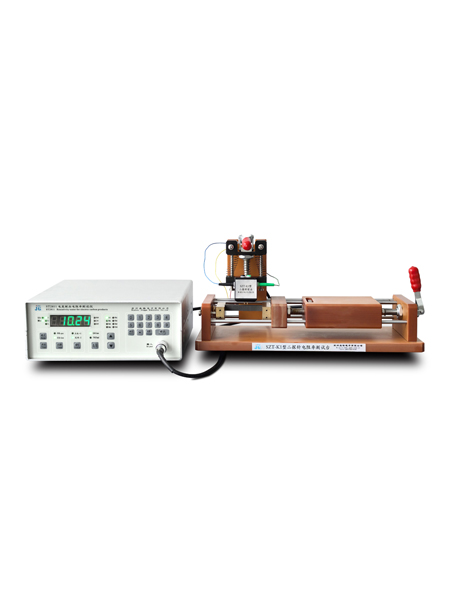

ST2811电炭制品电阻率联结电阻测试仪

ST2811型电炭制品电阻率测试仪，是运用四端子法原理专业测量电炭制品（电刷、炭电极等）的电阻率、联接电阻、体电阻的多用途综合测量装置。适用于碳刷研发及生产单位、炭素电极材料及制品厂、以及其他对电炭制品电阻率、联结电阻性能测试的科研单位、高等院校等。

技术参数

样品厚度	样品宽度	样品长度
3mm < d <20mm	3mm < w <50mm	8mm < L0 <80mm

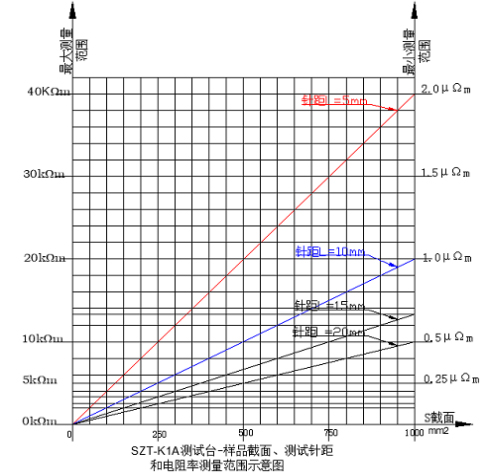

样品电阻率测试范围和其截面积以及测试针距相关，以截面积S=250mm2，针距L=5mm为例：

基本电阻率测量值：0.50uΩ*m ～ 10.0kΩ*m

基本电阻率分辨率：0.01uΩ*m ～ 0.01kΩ*m

电阻测量值：10.0uΩ ～ 200kΩ

电阻分辨率：0.10uΩ ～ 1.00kΩ

电压探针可调间距：L= 5mm/10mm/15mm/20mm/25mm

电流电极可调间距：L0 = 0mm ～ 80mm

测试点可选范围：在样品上表面长宽平面范围内任意测试点可调

测试台外型尺寸：365mm×150mm×200mm（长×宽×高）

电源电压：U=220V/110V±5%可选，f=50/60Hz

功率： ≦30W

外型尺寸：220mm×245mm×106mm（长×宽×高）
